WZL kòd tanbou couplage

Name: Lachin WZL kòd tanbou kouple manifaktirè, founisè ak faktori - Customizable sèvis
Brand: Maxwell
SKU: 276880350

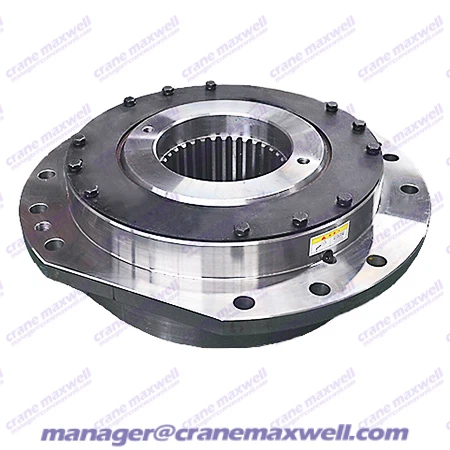

WZL kòd tanbou kouti se yon nouvo kalite kouti tanbou, divize an kalite twou dwat ak kalite spline, apwopriye pou koneksyon ki genyen ant redukteur ak tanbou nan teknik, CONVEYOR, machin preparasyon chabon ak machin konstriksyon ak lòt mekanis menm jan an. Li ka pote gwo chaj radial, transmèt gwo koupl, wotasyon fleksib epi li se pratik pou leve mekanis.

Voye rechèch

Dekri teren

Deskripsyon Product

Kòd tanbou kouple Desen

drum coupling drawing rope drum coupling drawing

Espesifikasyon kouti tanbou

modèl pwodwi	Twou wonn kolòn kòd tanbou kouti	Spline kalite kòd tanbou kouti
Metòd matche	Twou silendrik + kle plat (GB/T 1095 estanda)	Pozisyon bò kote dan spline (radial runout mwens pase oswa egal a 0.02mm)
Pozisyon presizyon	Depann de anfòm keyway (radial runout mwens pase oswa egal a 0.05mm)	Pozisyon bò kote dan spline (radial runout mwens pase oswa egal a 0.02mm)
Karakteristik estriktirèl	Twou miray fini Ra Mwens pase oswa egal a 1.6μm Tolerans lajè Keyway ± 0.018mm Dyamèt arbr matche tipik: Φ50 ~ Φ300mm	Kantite dan spline: 10 ~ 48 dan Presyon ang 30 degre / 37.5 degre (DIN 5480 si ou vle) Sifas dan trempe dite HRC50-55 (42CrMo materyèl)
Rezistans enpak	Rasin nan keyway gen tandans fè konsantrasyon estrès	Gwo zòn kontak dan, pi fò rezistans enpak

Ki jan li fonksyone

WZL kòd tanbou kouti a se tankou "jwenn entelijan" teknik la. Nwayo li se yon seri angrenaj ki fèt espesyalman pou tranble: lè motè a kondui kouple a wotasyon, dan sa yo tranble pral fleksib mòde epi transmèt pouvwa tankou yon sezon prentan, epi li ka tou otomatikman ajiste devyasyon an ang (ki pèmèt apeprè 1 degre nan skew) ak pozisyon konpanse (mal aliyman nan 3mm). Se kouple a pwoteje pa twa kouch sele andedan, ak bor yo epè ak estrikti tanpon fè li patikilyèman dirab. Menm si teknik la balanse retounen ak lide ak objè lou pandye, li ka osi estab ke mòn Tai. Konsepsyon sa a pa sèlman asire transmisyon efikas nan pouvwa, men tou, pwoteje redukteur a kont erè enstalasyon ak domaj Vibration, menm jan ak enstale yon "absòbe chòk" sou sistèm transmisyon an, fè ekipman an kouri douser ak plis dirab.

Personnalisation

Lè kliyan Customize kòd tanbou kouti, desen detay yo oblije asire ke kouple yo parfe matche ak kondisyon aktyèl yo travay. Si desen yo pa disponib, ekip teknik pwofesyonèl nou an ap adapte solisyon ki pi bon pou ou ki baze sou bezwen espesifik ou yo ak kondisyon aktyèl travay yo.

Pwodwi nou yo

Manifakti kouti tanbou

Henan Crane Maxwell Co., Ltd angaje l pou l bay kliyan ekipman transmisyon segondè -, Pwodwi pou Telefòn teknik ak solisyon teknik. Repoze sou deseni faktori a nan pwodiksyon ak eksperyans konsepsyon ak yon gwo kantite fidbak kliyan, nou gen konfyans ke nou ka bay nenpòt kliyan ak sèvis efikas ak valab, Maxwell, pi bon patnè kouple ou.

Adrès nou an

Xinxiang City, pwovens Henan, Lachin

Nimewo Telefòn

+8615936560589

E-lapòs

manager@cranemaxwell.com

Tanbou Couplage Paramèt

Si ou bezwen yon kalite twou dwat oswa yon kouple tanbou pi gwo gwosè, faktori nou an ka pwodwi li tou.

Paramèt debaz ak dimansyon prensipal nan kouple tanbou WZL Ball-
Modèl			W2L01	WZL02	WZL03	WZL04	WZL05	WZL06	WZL07	WZL08	WZL09	WZL10	WZL11	WZL12	WZL13	WZL14	WZL15	WZL16	WZL17	WZL18
koupl nominal (KN.m)			6.3	90	125	16	20	25	40	63	80	125	200	315	400	500	630	800	1120	1490
Transmèt koupl KN.m	Nivo Travay	M3 M4 M5 M6 M7 MB	6.3	90	125	16	20	25	40	63	80	125	202	315	400	500	630	800	1120	1490
			5.6	80	112	14	18	224	355	56	71	112	180	280	355	450	560	710	1000	1380
			50	71	100	125	16	20	315	50	63	100	160	250	315	400	500	630	900	1250
			45	6.3	90	112	14	18	28	45	56	96	140	224	280	355	450	560	800	1120
			4.0	56	80	100	125	16	25	40	50	80	125	200	250	315	400	500	710	1000
			3.55	50	71	90	11.2	14	224	355	45	71	112	180	224	280	366	450	630	900
G83478.1(Spline INTZxmx30px6H			15Z x3m	18Z x3m	22Z x3m	27Z x3m	18Z x5m	22Z x5m	26Z x5m	30Z x5m	34Z x5m	38Z x5m	26Z x8m	30Z x8m	34Z x8m	38Z x8m	44Z x8m	50Z x8m	44Z x10m	56Z x10m
K(h9)			250	280	300	320	340	360	400	450	500	530	580	600	640	700	760	860	1020	1100
B₁			80	84	92	97	127	137	157	167	182	192	207	222	237	262	287	352	410	430
D₁			300	320	340	360	380	400	450	500	550	580	650	680	710	780	850	950	1120	1200
D₂(h7)			190	200	220	240	260	280	340	380	420	450	530	560	600	670	730	840	975	1055
D₃(h7)			40	50	60	70	80	100	120	140	160	180	190	220	250	280	320	360	400	540
D₄(h7)			50	60	70	85	100	120	140	160	180	200	222	254	286	318	366	420	460	580
D₅			260	280	300	320	340	360	400	450	500	530	600	630	660	730	800	900	1055	1135
H			12	20						25			30		40			55	60	70
H₁			3	3	3	4	4	5	5	6	6	6	7	7	8	8	9	10	15	25
H₃			37	39	43	44.5	59.5	63.5	73.5	77.5	85	90	96.5	104	110.5	123	134.5	166	190	190
H₄			2	25		3.5			4.5	5.5	6	7	7.5	8	9.5	11	12	13	17	18
L.₁			30	30	35	40	50	55	70	75	85	95	105	120	135	150	170	220	260	270
L₂			18	22	25	25	25	30	35	40	45	45	45	45	45	55	60	60	60	60
L₃			22	22	22	22	37	37	37	37	37	37	37	37	37	37	37	52	65	70
n-D			8-Ф14	8-Ф18.5					12-Ф23					24-Ф23	24-Ф27.5				24-Ф31
boulon			M12	M16	M16	M16	M16	M16	M20	M20	M20	M20	M20	M20	M24	M24	M24	M24	M27	M27
n.*d'			1x40	1X40	1X40	1X40	1X40	1x40	2x20	2x20	2x20	2x20	2x20	5x10	5x10	5x10	5x10	5x10	5x10	5x10
Ra			16	16	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	4	4
C			1.6	2	2	25	2.5	2.5	3	3	3	4	4	5	5	5	6	6	6	6
inèsi rotator Kg{0}}m2			0.13	0.19	0.27	0.37	0.56	0.76	1.65	2.66	4.49	6.18	12.5	16.40	23.13	39.18	29.25	114.5	260.4	337.8
Pwa (kg)			21	25	31	36	52	63	99	134	173	209	319	369	432	606	762	1375	2145	2475
